Umístění a funkce vybavení

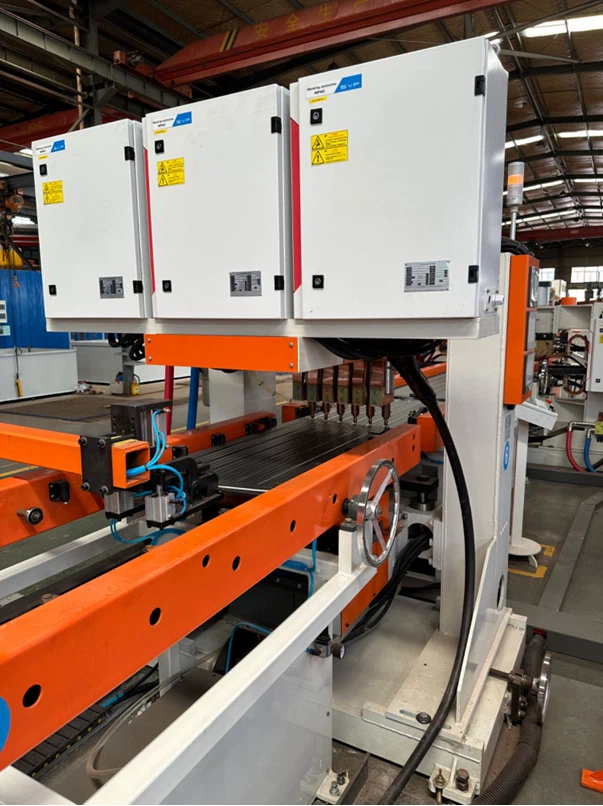

Toto vybavení je sedmibodový svařovací stroj typu portálního typu (ve skutečnosti svařování 6 bodů najednou), sloužící jako klíčové procesní zařízení ve výrobní lince Fin . Používá se k opravě dvou pracovních výstupů laminátorem laminátorem pomocí vícebodového svařovacího a předtestičování, pohynujícím se, pohynujícím thryti, a po pady a pochválení, po pady, po pady, po pady, po pady, po pady, po pady, po pady, pohynující se.
Hlavní technické parametry
|
Položka |
Parametr |
Popis |
|
Vstup napájení |
Třífázová 380V/50Hz |
Specifikace napájení pro ovládací pole a celý stroj |
|
Jmenovitá vstupní kapacita |
300KVA |
Požadavek na energii celého stroje |
|
Pracovní cyklus |
50% |
Nakládací kapacita během kontinuálního provozu (systém přerušované cla) |
|
Tlak na přívod vzduchu |
0,6 MPA |
Provozní tlak pneumatického systému |
|
Tlak chladicí vody |
0,3MPA |
Tlak vody potřebný pro chladicí systém (zdroj vody poskytovaný kupujícím) |
|
Maximální tlak elektrody |
2500N |
Maximální tlak svařování na elektrodu |
|
Elektrodová tah |
Horní/dolní 50 mm |
Rozsah pohybu elektrody nahoru a dolů |
|
Počet svařovacích hlav |
6 párů (12 elektrod) |
Může svařit 6 bodů najednou |
|
Rozestupy elektrod |
75 mm (opraveno vodorovně) |
Horizontální mezera svařovacích bodů, s nastavitelnou vodorovnou polohou pro celý stroj |
|
Maximální tloušťka desky |
2.0+2.0 mm |
Horní hranice příslušné tloušťky desky |
Základní struktura a pracovní princip
Mechanická struktura
Rám typu portálového typu: Přijímá ocelovou strukturu typu paprsku s vysokou rigiditou, aby byla zajištěna stabilita během svařování .
Elektrodový systém:
Spodní elektrody: 6 svařovacích elektrod je upevněno na zvedatelné desce, poháněné 2 válci pro celkový pohyb nahoru a dolů; Jednotlivé elektrody nemají žádné nezávislé válce .
Horní elektrody::: 6 elektrod je nainstalováno na nezávislých válcích (tah s jedním válcem: 20 mm) . Všechny válce jsou integrovány na zvedatelnou desku, poháněné 2 válci pro celkový pohyb, dosažení „dvoustupňové kontroly“: Nejprve nezávislé válce přistupují k pracovnímu dílu a vyvíjejí se a vyvíjejí a vyvíjejí a vyvíjejí tlak a vyvíjejí a vyvíjejí a vyvíjejí a vyvíjejí a vyvíjejí se a vyvíjejí nasazující a vyvíjejí a vyvíjejí. Život .
Transformátor a ovladač:
Vybaveno 6 50 KVA Cast-Resin Transformers (primární cívky vyrobené ze smaltovaného měděného drátu), porovnány se 3 ovladači, vše nainstalované na rámečku . Struktura push-pull zajišťuje stabilní svařovací proud .
Integrovaný návrh transformátorů a ovladačů snižuje ztráty linky a zvyšuje účinnost svařování .
Proces svařování
Ovládání svařování:
Podporuje 3 metody svařování (nastaveno přes dotykovou obrazovku) . Počáteční signál pro první řádek svařovacích bodů je spuštěn prvním přepínačem blízkosti na předávacím stojanu, po kterém následuje ekvidistant svařování podle nastaveného mezera longitudinálního bodu .
Horizontální mezera bodu je stanovena na 75 mm a celý stroj může být nastaven vodorovně tak, aby se přizpůsobil různým velikostem obrobků .
Typ elektrody: Používá standardní elektrodové hlavy typu elektrody pro snadnou výměnu a údržbu, což zajišťuje konzistenci v kvalitě svařovacího bodu .
Pomocné systémy
Pneumatický systém: Používá komponenty značky Airtac s vysokou spolehlivostí a přesnou pneumatickou kontrolou .
Chladicí systém: Skládá se z hlavního vstupního kulového ventilu, větvených kulových ventilů a hliníkové slitinové distribuční krabice, která vyžaduje vnější chladicí vodu (poskytovanou kupujícím), aby se zajistilo účinné rozptyl tepla transformátorů a elektrod během svařování .
Výhody vybavení
Vysoce účinná výroba
Svahy 6 bodů najednou, kombinované s automatizovaným systémem přenosu, což výrazně zlepšuje efektivitu svařování a přizpůsobuje se rozsáhlým výrobním potřebám .
Flexibilní nastavení
Podporuje více metod svařování a nastavení mezery podélného bodu, se snadným přepínáním procesních parametrů přes dotykovou obrazovku .
Horizontální poloha celého počítače je nastavitelná tak, aby vyhovovala požadavkům na svařování pro obrobky různých šířk .
Úspora energie a odolná
Konstrukce „dvoustupňové řízení pohybu“ pro horní elektrody snižuje volnoběžnou zdvih a spotřebu vzduchu .
Transformátory odlitků mají dobré těsnění, silnou schopnost anti-interference a dlouhou životnost .
Spolehlivá kvalita
Rámec typu portálového typu má vysokou rigiditu, s jednotným tlakem svařování (maximálně 2500N) zajišťuje pevné svařovací body .
Struktura Electrode Cap Structure usnadňuje pravidelnou náhradu a zajišťuje kvalitu stabilního svařovacího bodu .
